晶閘管開關、可控硅開關 FREL-PQ-KG

技術參數
額定電壓
400V/690V
額定頻率
50Hz/60Hz
接線方式
三相共補/分補
快速響應時間
≤20ms
噪音
10dB
防護等級
IP20
使用壽命
5年
海拔高度
不超過2000M
溫度范圍
-25℃ 至 +60℃

可控硅開關/晶閘管開關FREL-PQ-KG

1、工作原理

低壓動態無功補償投切開關,可控硅開關是一種“過零觸發”的晶閘管開關,投切開關主回路采用反并聯晶閘管模塊,控制電路板由觸發,光電隔離及邏輯控制等組成,調節器組合了散熱器、風機、溫度控制等,具有溫控啟動風機,過溫保護功能。

投切開關采用“過零觸發”的原理,投入電容器時無涌流,動態響應時間≦20ms,是一種用于電容器投切的電力電子開關。

2、使用條件

1)環境溫度:-25℃ 至 +60℃

2)海撥高度:不超過2000M

3)大氣條件:空氣濕度不超過90%

4)環境條件:介質無導電塵埃

3、技術參數

基本參數

額定電壓:400V/690V

額定頻率:50Hz/60Hz

額定容量:20KVAR~60KVAR等多種規格

控制電壓:DC 12V/10mA  由控制器自身提供控制電壓

動態響應時間:≤20ms

外形尺寸(L×W×H):216×119×185mm

安裝孔位尺寸:198×35mm

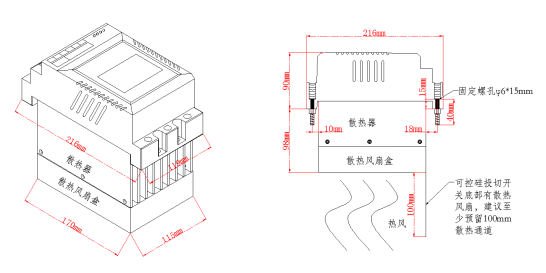

4、外形圖


5、接線方法:

主回路:L1、L2、L3:電源接入端;  C1、C2、C3:接至電容器端

控制回路:K+端:控制電壓的正端,K-端:控制電壓的負端

工作電源:L端:相線(任意一相),N端:零線端,分三種情況:

(1)當系統電壓為380V時,訂貨時未注明的默認為內部取電,不需要接L,N線(接了也不影響)。

(2)當系統電壓為690V時,工作電源為220V,要求L,N線上接入220V(由用戶配變壓器)

(3)某些特殊場合(系統電壓220V或電壓特別低,波動特別大),要求外配的直流開關電源供電,則L,N端會(huì )改成V+,V—端,分別接入開關電源的正負端。

6、特別提示

可控硅開關/晶閘管開關沒有接入電容器或假負載時,上電后一般會(huì )引起放電指示燈燃亮,這是由于在可控硅兩端并聯了RC阻容吸收回路,造成放電指示燈燃亮。當然接入電容器后,一般不會(huì )燃亮。極個別的場合可能引起微亮,這是由于個別可控硅的漏電流偏大造成的,一般是無害的。

用戶做電容柜出廠試驗時,如果不方便帶電容器試驗,建議用3只150W白熾燈泡進行,接成星形接法,接到調節器輸出端作為假負載進行投切試驗。
